كيفية قراءة الملصقات الطرفية لإمدادات طاقة ليزر ثاني أكسيد الكربون

تعد الملصقات الطرفية جزءًا مهمًا من تحديد مصدر طاقة ليزر ثاني أكسيد الكربون. عند استبدال وحدة تالفة، فإن مطابقة القوة الكهربائية وجهد الإدخال فقط ليست كافية. يجب على الفني أيضًا مقارنة أسماء الأجهزة الطرفية وطريقة التحكم واتصال الحماية وترتيب إخراج الجهد العالي.

يعتمد الشرح التالي على مصدر الطاقة MYJG50W الموضح في الصورة المرجعية. قد تختلف تعريفات الأجهزة الطرفية بين الموديلات وإصدارات المنتج، لذا تحقق دائمًا من الملصق والمعلومات الفنية المرفقة مع الوحدة الفعلية.

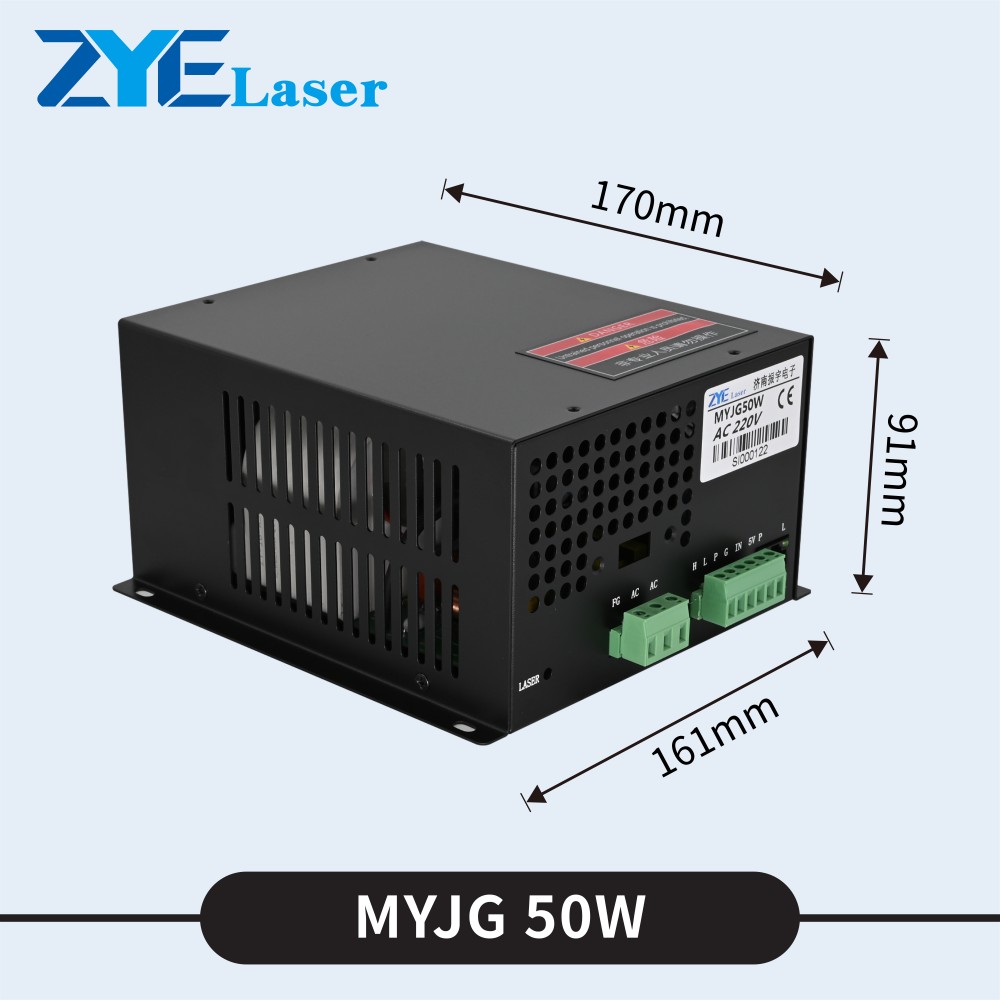

MYJG50W laser power supply dimensions 170 by 161 by 91mm

محطات إدخال التيار المتردد

تم وضع علامة على قسم إدخال التيار المتردد الموضح في الصورة:

FG: أرضية الإطار الواقي
AC / AC : توصيلات إدخال طاقة التيار المتردد

يتوفر مصدر الطاقة في تكوينات مختلفة لجهد الإدخال. قبل الاستبدال، تحقق من ملصق المنتج وتأكد من أن الإصدار المحدد يطابق الإدخال الكهربائي الفعلي للجهاز.

لا تحدد الجهد الكهربي فقط من نوع القابس أو بلد الوجهة. تستخدم بعض آلات الليزر محولاً داخليًا أو تم تعديلها كهربائيًا.

محطات التحكم بالليزر

يتم وضع علامة على قسم التحكم في الجهد المنخفض بـ H وL وP وG وIN و5V.

وفقًا للمخطط المرجعي MYJG50W:

H: التحكم في انبعاث الليزر باستخدام إشارة نشطة عالية
L: التحكم في انبعاث الليزر باستخدام إشارة نشطة منخفضة
P: حماية المياه أو إدخال التعشيق
G: أرض إشارة التحكم
في: إدخال إشارة التحكم في طاقة الليزر
5 فولت: خرج مساعد 5 فولت موضح في مخطط المنتج

تعتبر الصورة التي تم التقاطها قبل إزالة أي سلك مفيدة بشكل خاص. فهو يحافظ على مواضع الوحدات الطرفية الأصلية ويساعد المورد أو الفني على مقارنة الوحدة القديمة مع الوحدة البديلة المقترحة.

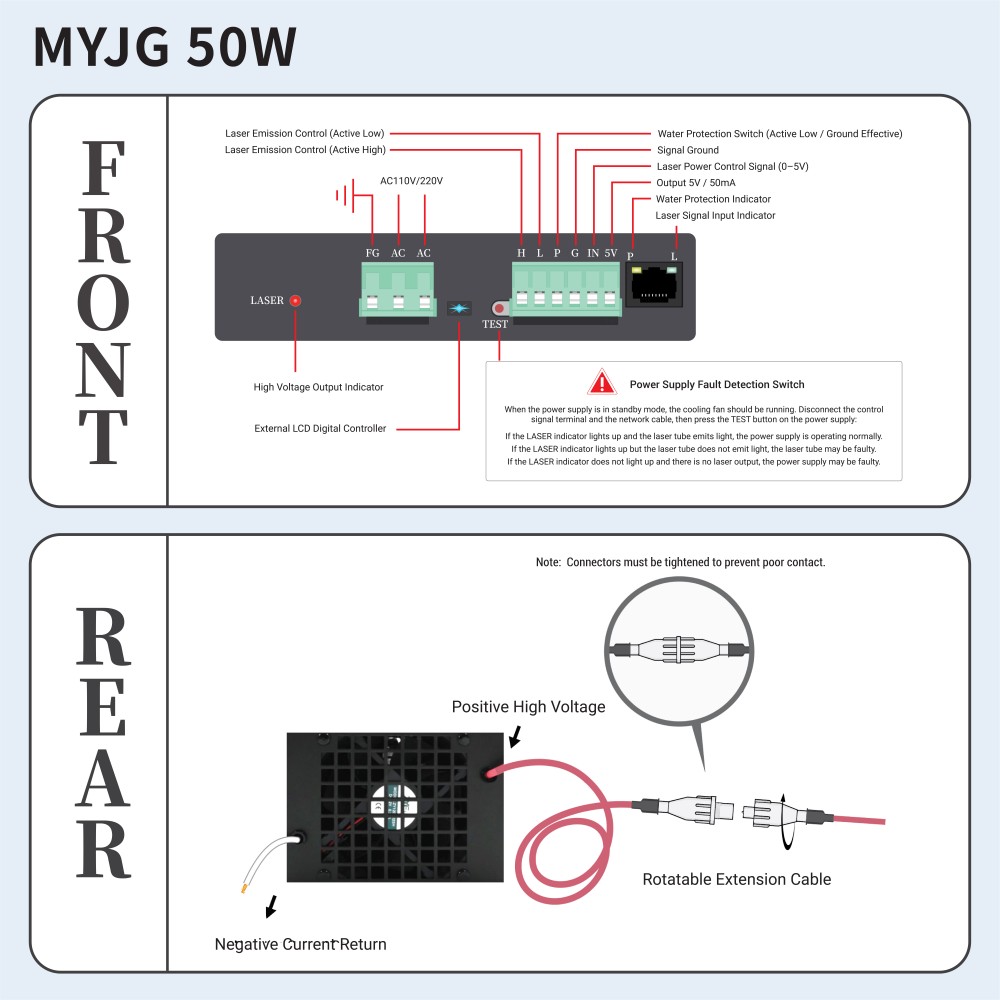

MYJG50W CO2 laser power supply terminal connections

يمكن لشركة Jinan Zhenyu Electronics Co., Ltd. ( ZYE Laser ) مراجعة هذه التفاصيل والمساعدة في فحص التوافق الأولي. ينبغي تأكيد الأسلاك والتركيب النهائي من قبل فني مؤهل.

50W CO2 Laser Power Supply for 50W Laser Engraving

التعليمات

هل يمكن لاثنين من مصادر الطاقة بنفس القوة الكهربائية أن يكون لهما أطراف مختلفة؟

نعم. قد يختلف ترتيب المحطة الطرفية والتسميات ومنطق التحكم بين النماذج أو الإصدارات.

هل يمكن استخدام ألوان الأسلاك لتحديد الوظائف الطرفية؟

لا. تحقق من الملصقات الطرفية المطبوعة ووثائق الجهاز. قد تختلف ألوان الأسلاك أو ربما تم تغييرها أثناء الإصلاحات السابقة.

الحث على اتخاذ إجراء

هل تحتاج إلى مساعدة في تحديد مصدر طاقة بديل لليزر ثاني أكسيد الكربون؟ أرسل لنا صورًا واضحة للملصق الأصلي والمحطات الطرفية والأسلاك ومعلومات أنبوب الليزر لإجراء مقارنة أولية.
